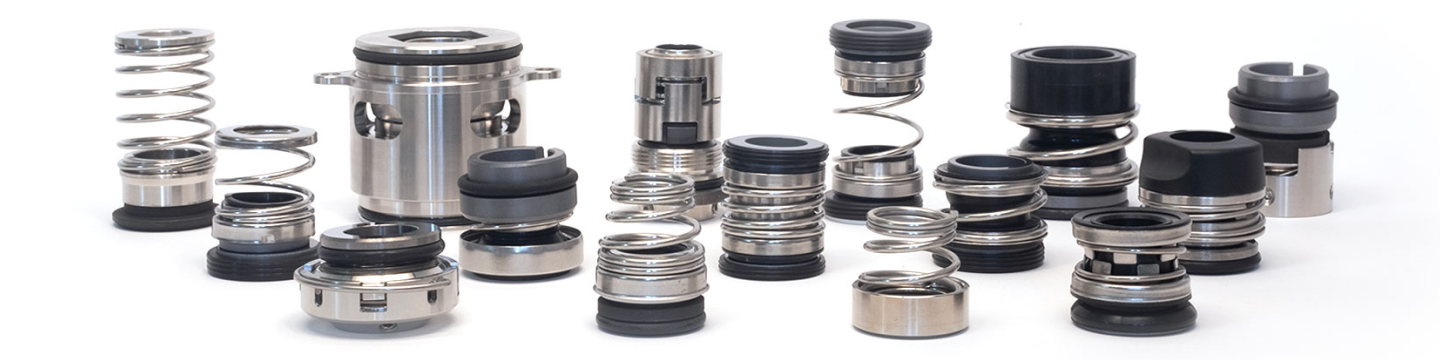

Czym jest uszczelnienie mechaniczne ?
Uszczelnienie mechaniczne (zwane także czołowym) jest ruchomym elementem uszczelniającym stosowanym w maszynach tłoczących wyposażonych w obrotowy wał przechodzący przez obudowę urządzenia (lub gdy ruchoma obudowa wiruje wokół nieruchomego wału). Zasada działania uszczelnienia sprowadza się do zastosowania dwóch stykowych powierzchni ciernych, z których jedna zainstalowana jest na ruchomej części obrotowej, zazwyczaj montowanej na wale oraz części nieruchomej, montowanej w korpusie maszyny (lub odwrotnie). Pierścienie ściśle do siebie przylegają za sprawą zastosowania elementów dociskających (jednej lub wielu sprężyn) i podczas ruchu obrotowego zapobiegają przedostawaniu się czynnika tłoczonego do elementów silnika elektrycznego w urządzeniu, np. uzwojenia.
Szukasz uszczelnienia ?
zaloguj się
Uszczelnienie mechaniczne (zwane także czołowym) jest ruchomym elementem uszczelniającym stosowanym w maszynach tłoczących wyposażonych w obrotowy wał przechodzący przez obudowę urządzenia (lub gdy ruchoma obudowa wiruje wokół nieruchomego wału). Zasada działania uszczelnienia sprowadza się do zastosowania dwóch stykowych powierzchni ciernych, z których jedna zainstalowana jest na ruchomej części obrotowej, zazwyczaj montowanej na wale oraz części nieruchomej, montowanej w korpusie maszyny (lub odwrotnie). Pierścienie ściśle do siebie przylegają za sprawą zastosowania elementów dociskających (jednej lub wielu sprężyn) i podczas ruchu obrotowego zapobiegają przedostawaniu się czynnika tłoczonego do elementów silnika elektrycznego w urządzeniu, np. uzwojenia.
Dobór uszczelnienia
Uszczelnienie dobieramy pod względem typu konstrukcji uszczelnienia (mieszkowe, sprężynowe, kompaktowe) oraz w zależności od rodzaju pompowanej cieczy (np. woda, olej, ściek). Aby dokonać prawidłowego doboru uszczelnienia ważne jest, aby dokładnie zwymiarować poszczególne elementy:
-
Drozmiar wału w mm
-
L3długość zabudowy części obrotowej (L3)
-
D7średnica pierścienia stałego mierząc po elemencie gumowym (D7)
-
L4wysokość pierścienia stałego mierzona od części ciernej do końca elastomeru (L4)
Uszczelnienie mechaniczne RIS
